BARRISOL l Detalles generales

Detalles más típicos y combinaciones de perfiles.

Detalle Nro. 1:

Encuentro con pared resistente. A utilizar en el encuentro del cielorraso con paramento sólido capaz de soportar la tensión resultante (30 y 50 kg/ml)

Detalle Nro. 2:

Encuentro con pared NO resistente o volado. Compuesto con perfil de techo STAR atornillado a caño estructural (40×40).

Detalle Nro. 3:

Separador sobre losa. Utilizado en la unión de paño con paño de tela tomado a la losa directamente.

Detalle Nro. 4:

Separador volado. Idem detalle 3, pero separado de la losa o estructura principal superior, permitiendo la fluctuación de la altura del cielorraso.

Detalle Nro. 5:

Quiebre entratante: a utilizar en el encuentro de paño de tela horizontal (cielorraso) con paño de tela vertical para generar desniveles en el cielorraso manteniendo la continuidad del material. Quiebre saliente: idem anterior, pero generando una arista saliente.

Descargar archivo CIE_PRF_Basicos_01.pdf [1,71 MB]

BARRISOL | Garganta Cajón

Descargar archivo 123-CIE_GRGT_CAJON.pdf [789,78 KB]

BARRISOL | Garganta con Iluminación

Descargar archivo 119-CIE_GRGT_ILUM.pdf [664,81 KB]

BARRISOL | Garganta con Quiebre

Descargar archivo CIE_GRGT_QUIEBRE.pdf [686,8 KB]

BARRISOL | Garganta Altura Variable

Descargar archivo 111-CIE_GRGT_ALVARIABLE.pdf [203,09 KB]

BARRISOL | Garganta Mínima

Descargar archivo 107-CIE_GRGT_MINIMA.pdf [200,46 KB]

BARRISOL l Placa doble tela_2022

Descargar archivo A-BT-PL_dobletela.pdf [150,37 KB]

BARRISOL | Garganta Iluminación Rasante

Detalle de cajón con tela translúcida.

Descargar archivo BR_DET_cajon.pdf [260,09 KB]

BARRISOL | Placa Doble Tela

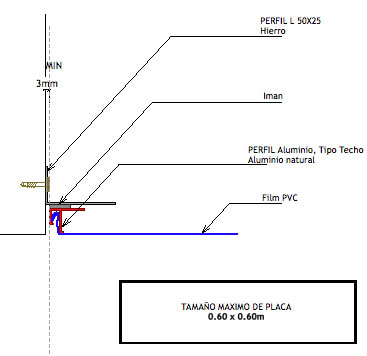

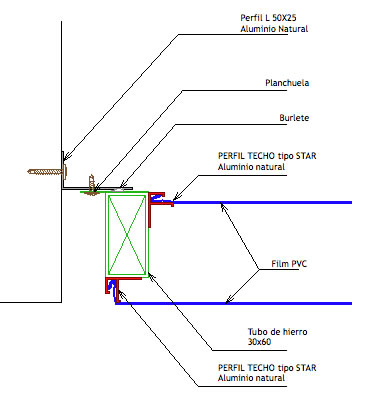

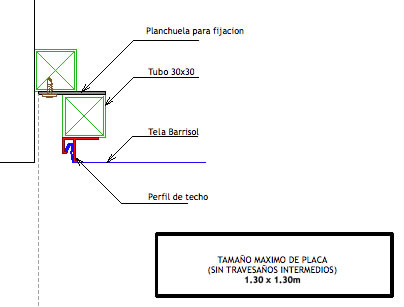

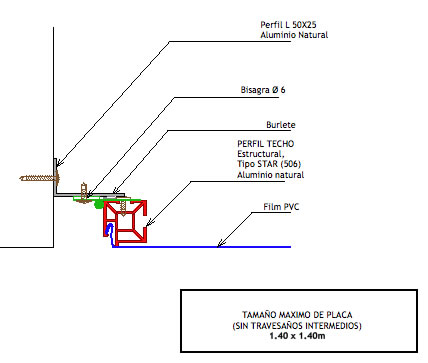

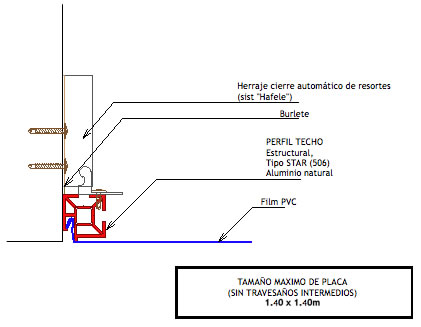

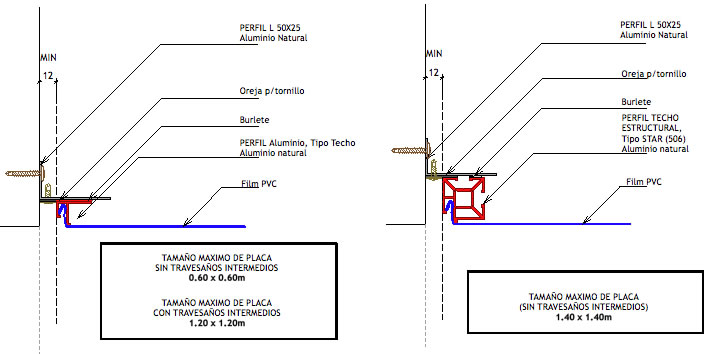

Placa desmontable, doble layer de telas

Descargar archivo 45-BR_DET_PLC_DOBLETELA.zip [18,63 KB]

Descargar archivo 100-BR_DET_PLC_DOBLETELA.pdf [199,91 KB]

Lámpara BARRISOL Plato Circular

º Estructura de aluminio, aro en perfil BARRISOL Mini Star circular y Kit de colgado
º Tela inferior BARRISOL Translúcida Blanco Venus y superior BARRISOL Blanco Black Out
º Iluminación tira Led 2835, 120 xm, Blanco Neutro (4000 K) 14.4w, con fuente switching de 12 V y cable de conexión

Medidas
Ø 080
Ø 120
Ø 150

Descargar archivo Lamp Plato circular_ficha comercial_w_r.pdf [139,21 KB]

Lámpara BARRISOL Arandela Circular

º Estructura de aluminio, aros de perfil Mini Star circular y Kit de colgado

º Tela inferior BARRISOL Translúcida Blanco Venus, Superior Blanco Black Out

º ilumonación tira Led 2835, 120 xm, Blanco Neutro (4000 K) 14.4 w, con fuente switching de 12 V y cable de conexión

Medidas
Ø 080 / 040
Ø 120 / 060
Ø 150 / 075

Descargar archivo Lamp Arandela circ_ficha comercial.pdf [4,89 MB]

Lámpara BARRISOL Pastilla Circular

º Estructura de aluminio, aro en perfil BARRISOL Star, con tapa superior y fleje lateral en aluminio desmontable
º Tela BARRISOL Translúcida Blanco Venus
º Iluminación tira Led 2835, 120 xm, Blanco Neutro (4000 K) 14.4w, con fuente switching de 12 V y cable de conexión



Medidas
Ø 080
Ø 120
Ø 150

Descargar archivo Lamp Pastilla circ_ficha comercial.pdf [1,49 MB]

Lámpara BARRISOL Arandela Cónica

º Estructura de aluminio, dos aros en perfil BARRISOL Star, con tapa superior y fleje lateral en aluminio desmontable
º Tela BARRISOL Translúcida Blanco Venus
º Iluminación tira Led 2835, 120 xm, Blanco Neutro (4000 K) 14.4w, con fuente switching de 12 V y cable de conexión



Medidas
Ø 080 /  040
Ø 120 / 040
Ø 150 / 060

Descargar archivo Lamp Pastilla Conica_ficha comercial.pdf [853,23 KB]

Lámpara BARRISOL Cinta Circular

º Estructura de aluminio, dos aros de perfil Mini Star circular y Kit de colgado
º Tela inferior BARRISOL Translúcida Blanco Venus y superior BARRISOL Blanco Black Out
º Iluminación tira Led 2835, 120 xm, Blanco Neutro (4000 K) 14.4w, con fuente switching de 12 V y cable de conexión

Medidas
Ø 080 /  030
Ø 120 / 030
Ø 150 / 030

Descargar archivo Lamp Cinta_ficha comercial.pdf [5,3 MB]

Lámpara BARRISOL Prisma Circular

º Estructura de aluminio, aro en perfil BARRISOL Star, con tapa superior  desmontable y Kit de Colgado
º Tela BARRISOL Translúcida Blanco Venus
º Iluminación tira Led 2835, 120 xm, Blanco Neutro (4000 K) 14.4w, con fuente switching de 12 V y cable de conexión



Medidas
Ø 080  x 030
Ø 120  x 030
Ø 150 x 030

Descargar archivo Lamp Prisma circ_ficha comercial.pdf [2,01 MB]

Lámpara BARRISOL Bandeja Rectangular

º Estructura de aluminio en perfil BARRISOL Star con tapa superior en aluminio y Kit de Colgado
º Tela BARRISOL Translúcida Blanco Venus
º Iluminación tira Led 2835, 120 xm, Blanco Neutro (4000 K) 14.4w, con fuente switching de 12 V y cable de conexión



Medidas
060. x 060
120 x 030
180 x 030
240 x 030

Descargar archivo Lamp Bandeja rect_ficha comercial.pdf [4,1 MB]

Lámpara BARRISOL Pastilla Rectangular

º Estructura de aluminio en perfil BARRISOL Star con tapa superior y fleje lateral en aluminio desmontable
º Tela BARRISOL Translúcida Blanco Venus
º Iluminación tira Led 2835, 120 xm, Blanco Neutro (4000 K) 14.4w, con fuente switching de 12 V y cable de conexión



Medidas
080. x 080 x 015
120 x 120 x 015
150 x 150 x 015

Descargar archivo Lamp Pastilla rect_ficha comercial.pdf [4,63 MB]

Lámpara BARRISOL Prisma Rectangular

º Estructura de aluminio en perfil BARRISOL Star y planchuelas, con tapa superior en aluminio desmontable
º Tela BARRISOL Translúcida Blanco Venus 5 lados
º Iluminación tira Led 2835, 120 xm, Blanco Neutro (4000 K) 14.4w, con fuente switching de 12 V y cable de conexión



Medidas
060. x 060 x 030
060. x 060 x 060
060. x 060 x 090

Descargar archivo Lamp Prisma rect_ficha comercial.pdf [3,8 MB]

Lámpara BARRISOL 3D Castiglioni

º Estructura de aluminio, aro 3D en perfil BARRISOL Mini Star circular y Kit de colgado
º Tela inferior BARRISOL Translúcida Blanco Venus y superior BARRISOL Blanco Black Out
º Iluminación tira Led 2835, 120 xm, Blanco Neutro (4000 K) 14.4w, con fuente switching de 12 V y cable de conexión



Medidas
Ø 080
Ø 120
Ø 150

Descargar archivo Lampara BARRISOL Castiglioni.pdf [2,71 MB]

Lámpara BARRISOL 3D Lovegrove Manta

º Estructura de aluminio, aro 3D en perfil BARRISOL Mini Star circular y Kit de colgado
º Tela superior e inferior BARRISOL Translúcida Blanco Venus.
º Iluminación tira Led 2835, 120 xm, Blanco Neutro (4000 K) 14.4w, con fuente switching de 12 V y cable de conexión



Medidas
Ø 200

Descargar archivo Lamparas BARRISOL Lovegrove.pdf [2,53 MB]

Lámpara BARRISOL 3D Lovegrove Sigma

º Estructura de aluminio, aro 3D en perfil BARRISOL Mini Star circular y Kit de colgado
º Tela inferior BARRISOL Translúcida Blanco Venus y superior BARRISOL Blanco Black Out
º Iluminación tira Led 2835, 120 xm, Blanco Neutro (4000 K) 14.4w, con fuente switching de 12 V y cable de conexión



Medidas
Ø 080
Ø 120
Ø 150

Lámpara BARRISOL 3D Lovegrove Beta

º Estructura de aluminio, aro 3D en perfil BARRISOL Mini Star circular y Kit de colgado
º Tela inferior BARRISOL Translúcida Blanco Venus y superior BARRISOL Blanco Black Out
º Iluminación tira Led 2835, 120 xm, Blanco Neutro (4000 K) 14.4w, con fuente switching de 12 V y cable de conexión



Medidas
Ø 080
Ø 120
Ø 150

Lámpara BARRISOL 3D Lovegrove Alpha

º Estructura de aluminio, aro 3D en perfil BARRISOL Mini Star circular y Kit de colgado
º Tela inferior BARRISOL Translúcida Blanco Venus y superior BARRISOL Blanco Black Out
º Iluminación tira Led 2835, 120 xm, Blanco Neutro (4000 K) 14.4w, con fuente switching de 12 V y cable de conexión



Medidas
Ø 080
Ø 120
Ø 150

Lámpara BARRISOL 3D Lays

º Estructura de aluminio, aro en perfil BARRISOL Mini Star circular y Kit de colgado
º Tela superior e inferior BARRISOL Translúcida Blanco Venus
º Iluminación tira Led 2835, 120 xm, Blanco Neutro (4000 K) 14.4w, con fuente switching de 12 V y cable de conexión



Medidas
Ø 100
Ø 200
Ø 300

Descargar archivo Lamp Lays_ficha comercial.pdf [7,19 MB]
